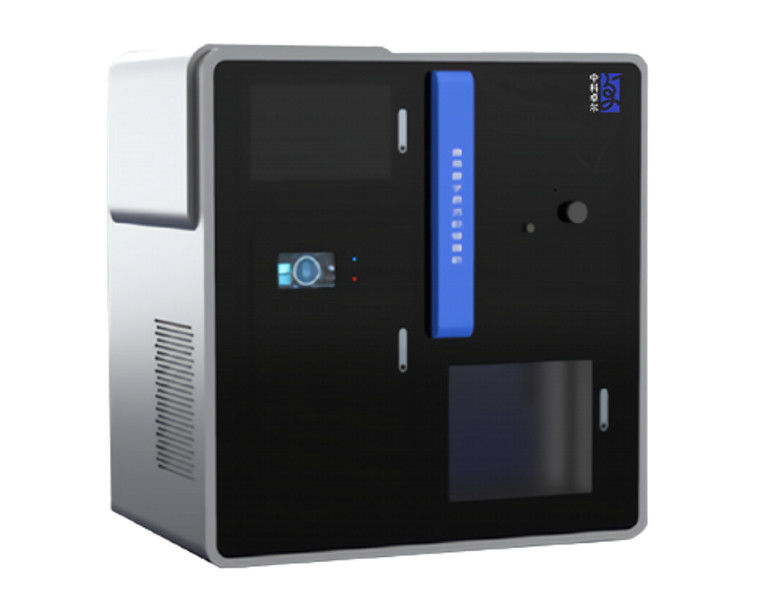

TiO2 Al2O3 ALD Atomic Layer Deposition Optical Coating Equipment ISO

TiO2 Al2O3 ALD Atomic Layer Deposition Optical Coating Equipment ISO

  • High Light

    ALD deposition Optical Coating Equipment

    ,

    Al2O3 ALD Atomic Layer Deposition

    ,

    TiO2 ALD Atomic Layer Deposition

  • Weight
    350±200KG, Customizable
  • Size
    1900 Mm X 1200mm X 2000mm, Customizable
  • Guarantee Period
    1 Year Or Case By Case
  • Customizable
    Available
  • Shipping Terms
    By Sea / Air / Multimodal Transport
  • Place of Origin
    Chengdu, P.R.CHINA
  • Brand Name
    ZEIT
  • Certification
    Case by case
  • Model Number
    ALD1200-500
  • Minimum Order Quantity
    1set
  • Price
    Case by case
  • Packaging Details
    Wooden case
  • Delivery Time
    Case by case
  • Payment Terms
    T/T
  • Supply Ability
    Case by case

TiO2 Al2O3 ALD Atomic Layer Deposition Optical Coating Equipment ISO

ALD Atomic Layer Deposition





Applications

  Applications   Specific Purpose   ALD Material Type
  MEMS devices   Etching barrier layer   Al2O3
  Protective layer   Al2O3
  Anti-bonding layer   TiO2
  Hydrophobic layer   Al2O3
  Bonding layer   Al2O3
  Wear-resistant layer   Al2O3, TiO2
  Anti-short circuit layer   Al2O3
  Charge dissipation layer   ZnO: Al
  Electroluminescent display   Luminous layer   ZnS: Mn / Er
  Passivation layer   Al2O3
  Storage materials   Ferroelectric materials   HfO2
  Paramagnetic materials   Gd2O3, Er2O3, Dy₂O₃, Ho2O3
  Non-magnetic coupling   Ru, Ir
  Electrodes   Precious metals
  Inductive coupling (ICP)   High-k gate dielectric layer   HfO2, TiO2, Ta2O5, ZrO₂
  Crystalline silicon solar battery   Surface passivation   Al2O3
  Perovskite thin-film battery   Buffer Layer   ZnxMnyO
  Transparent conducting layer   ZnO: Al
  3D packaging   Through-Silicon-Vias (TSVs)   Cu, Ru, TiN
  Luminous application   OLED passivation layer   Al2O3
  Sensors   Passivation layer, filler materials   Al2O3, SiO2
  Medical treatment   Biocompatible materials   Al2O3, TiO2
  Corrosion protection layer   Surface corrosion protection layer   Al2O3
  Fuel battery   Catalyst   Pt, Pd, Rh
  Lithium battery   Electrode material protection layer   Al2O3
  Hard disk read/write head   Passivation layer   Al2O3
  Decorative coating   Colored film, metallized film   Al2O3, TiO2
  Anti-discoloration coating   Precious metal anti-oxidation coating   Al2O3, TiO2
  Optical films   High-low refractive index

  MgF2, SiO2, ZnS, TiO2, Ta2O5,

  ZrO2, HfO2



Working Principle

Atomic layer deposition (ALD) is a method of depositing the substances on the surface of substrate in the form of

single atomic film layer by layer. Atomic layer deposition is similar to common chemical deposition, but in the process

of atomic layer deposition, the chemical reaction of a new layer of atomic film is directly associated with the previous

layer, so that only one layer of atoms is deposited in each reaction by this method.



Product Parameter

  Model    ALD1200-500
  Coating film system    AL2O3, TiO2, ZnO, etc
  Coating temperature range    Normal temperature to 500℃ (Customizable)
  Coating vacuum chamber size

   Inner diameter: 1200mm, Height: 500mm (Customizable)

  Vacuum chamber structure    According to customer’s requirements
  Background vacuum    <5×10-7mbar
  Coating thickness    ≥0.15nm
  Thickness control precision    ±0.1nm
  Coating size    200×200mm² / 400×400mm² / 1200×1200 mm², etc
  Film thickness uniformity    ≤±0.5%
  Precursor and Carrier Gas

  Trimethylaluminum, titanium tetrachloride, diethyl zinc, pure water,

  nitrogen, etc. ( C₃H₉Al, TiCl4, C₄HZn,H2O,N₂, etc.)

  Note: Customized production available.



Coating Samples

TiO2 Al2O3 ALD Atomic Layer Deposition Optical Coating Equipment ISO 0TiO2 Al2O3 ALD Atomic Layer Deposition Optical Coating Equipment ISO 1



Process Steps
→ Place the substrate for coating into the vacuum chamber;
→ Vacuumize the vacuum chamber at high and low temperature, and rotate the substrate synchronously;
→ Start coating: the substrate is contacted with precursor in sequence and without simultaneous reaction;
→ Purge it with high-purity nitrogen gas after each reaction;
→ Stop rotating the substrate after the film thickness is up to standard and the operation of purging and cooling is

    completed, then take out the substrate after the vacuum breaking conditions are met.



Our Advantages

We are manufacturer.

Mature process.

Reply within 24 working hours.



Our ISO Certification

TiO2 Al2O3 ALD Atomic Layer Deposition Optical Coating Equipment ISO 2





Parts Of Our Patents

TiO2 Al2O3 ALD Atomic Layer Deposition Optical Coating Equipment ISO 3TiO2 Al2O3 ALD Atomic Layer Deposition Optical Coating Equipment ISO 4





Parts Of Our Awards and Qualifications of R&D

TiO2 Al2O3 ALD Atomic Layer Deposition Optical Coating Equipment ISO 5TiO2 Al2O3 ALD Atomic Layer Deposition Optical Coating Equipment ISO 6
